Het materiaal opstellen

Plaatsing van de apparatuur

De flightcase met de router kan in principe overal worden opgesteld, maar staat toch best bij het wedstrijdsecretariaat, zodat je er makkelijk aan kan en computers (met name de server) in het secretariaat makkelijk met een kabel kunnen worden verbonden. De flightcase staat op wieltjes. We raden aan de rem op de wieltjes te zetten zodra de flightcase op de gewenste plaats staat.

Voor de opstelling van het access point kiest u best een centrale plaats, zodat de maximale afstand tot de juryleden zo klein mogelijk is. Zorg er niettemin voor het access point niet in de weg staat op een plaats waar vaak mensen moeten passeren. Indien er met twee access points wordt gewerkt, kan je ze best spreiden in de lengte van de zaal.

Apparatuur aansluiten en opstarten

We overlopen stap voor stap wat je moet doen om de apparatuur aan te sluiten en op te starten

De flightcase

Deksels verwijderen

Verwijder de deksels aan de voor en achterzijde van de flightcase.

Controleer de stopcontacten in de flightcase

Controleer aan de achterzijde van de flightcase of tijdens het transport geen stroomkabels zijn losgekomen en duw deze voor de zekerheid nog eens goed aan, zodat ze allemaal goed vast zitten.

Aansluiten op het stroomnet

Neem de stroomkabel van de flightcase (met het blauwe uiteinde), hang deze aan de flightcase met de speciale blauwe connector en steek het andere eind in het stopcontact.

UPS aanzetten

TIP

Zodra de flightcase is aangesloten op het stroomnet, zal het scherm van de UPS onderaan oplichten. De UPS staat op dat NOG NIET aan, dus de andere apparaten krijgen nog geen stromm.

Onder het scherm van de UPS zijn er drie knoppen. Om de UPS te activeren druk je gedurende enkele seconden op de knop ON tot je een biep hoort. Pas daarna is de UPS volledig opgestart en krijgen alle apparaten stroom.

Controleer of alle apparaten opstarten

Na het opstarten van de UPS, zouden de router en de switch moeten opstarten. Controleer of de lampjes op beide toestellen oplichten. Indien niet, controleer of de UPS effectief is opgestart en of alle stroomkabels goed vast zitten.

Eens de apparaten van stroom voorzien zijn, duurt het enkele minuten voor ze helemaal klaar en operationeel zijn.

Server PC aansluiten

De server PC wordt op het netwerk aangesloten met een UTP-kabel. In de koffer met score materiaal zitten meerdere UTP-kabels die je hiervoor kan gebruiken. Indien gewenst kunnen ook andere PC's via een kabel worden aangesloten op het netwerk.

Bovenaan de flightcase zit een bar met netwerkaansluitingen. Dit zijn aansluitingen van het type Neutrik, waarop naast een gewone netwerkkabel ook kabels met een versterkte koppeling kunnen worden gebruikt.

De eerste 7 aansluitingen (van links te tellen) zijn beschikbaar voor apparatuur in het netwerk. De aansluiting helemaal rechts, is bedoeld voor het aansluiting op het internet (WAN).

Om de server aan te sluiten, moet je dus een netwerk kabel aansluiten van de PC naar 1 van de eerste 7 poorten van links te tellen.

Access points (AP) aansluiten

Voor het aansluiten van de access points, kies je eerst de locatie waar je het access point wil plaatsen. Voor een goede connectie is het belangrijk dat het access point in de open ruimte staat (niet bijvoorbeeld in een bergruimte). Hoewel het bereik in principe groot genoeg is om een volledige sporthal af te dekken, kan het geen kwaad om het access point zo centraal mogelijk op te stellen. Indien je meerdere access points gebruikt, zorg je er voor dat ze goed gespreid staan over de ruimte.

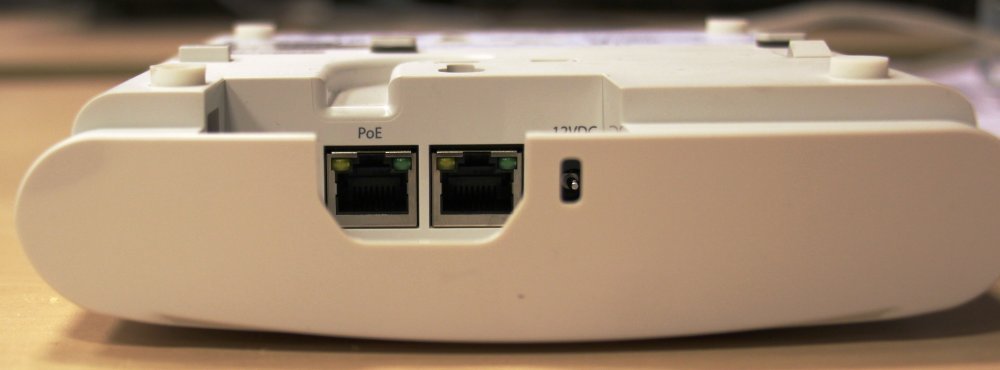

Het access point wordt aangesloten met een UTP-kabel, die zowel voor de data als voor de stroomvoorziening (Power over Ethernet of PoE) wordt gebruikt. Op het AP steek je de kabel in de aansluiting gelabeld met PoE. Op de flightcase selecteer je hiervoor 1 van de eerste 7 UTP-aansluitingen (vanaf links) bovenaan.

Eens het AP is aangesloten (en de switch in de flightcase is opgestart) krijgt het AP stroom en start het op. In eerste instantie brand een rood lampje dat na verloop van tijd groen begint te pinken. Eens het groene lampje ononderbroken brand, is het AP volledig opgestart en kan je via wifi op het score-netwerk.

In dien je het AP dicht bij de flightcase plaatst kan je een korte kabel gebruiken. Voor grotere afstanden kan je een kabel op haspel gebruiken. Verbind het uiteinde van de haspel met de flightcase en rol de kabel uit te waar je het AP wil plaatsen. Vanaf de haspel kan je dan met een korte UTP-kabel, het AP aansluiten.
